Номер в Госреестре СИ - 96784-25, межповерочный интервал 2 г.
Прибор совмещает функции осциллографа, мультиметра и генератора функциональных каналов в виде единого многофункционального устройства с высоким уровнем производительности. Измеряет разные характеристики электричества: силу и время сигналов, напряжение и ток (постоянный, переменный), сопротивление и ёмкость - а также позволяет создавать электрические сигналы заданной формы, амплитуды и частоты. Предназначен для проведения автоматических и курсорных измерений с выводом результатов на дисплей, а также осуществлять их запоминание.
Прибор изготовлен с использованием технологии двойного литья под давлением, отличается элегантным дизайном, компактными размерами, что обеспечивает удобную транспортировку и простоту использования. Интерфейс меню функциональных клавиш интуитивно понятен.
Оснащен 3,5-дюймовым цветным IPS-дисплеем с широким углом обзора и имеет 25 000 ячеек памяти для хранения результатов измерений в режиме мультиметра.
Технические характеристики ОСЦИЛЛОГРАФА
| Характеристика |
Описание |
| Полоса пропускания |
50 МГц |
двойной канал |
| Дискретизация |
Способ дискретизации |
дискретизация в реальном времени |
| Частота дискретизации |
200/280 МВыб/с |
| Количество каналов |

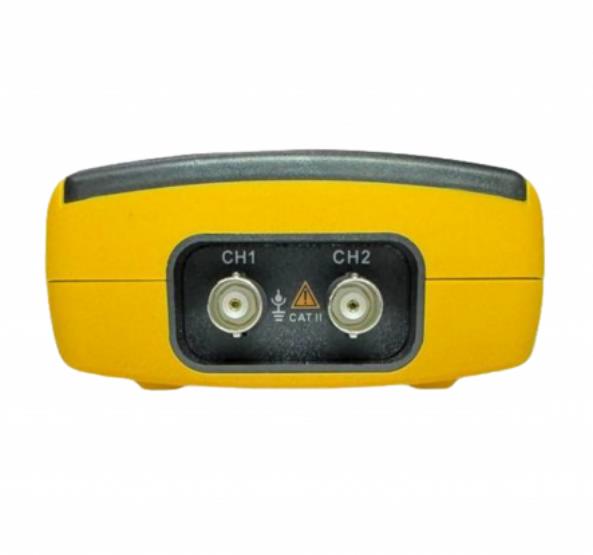

2 |
двойной канал |
| Входные характеристики |
Входное электропитание |
постоянный ток, переменный ток |
| Входной импеданс |
1 МОм при 16 пФ |
| Значение краткости затухания |
X1, X10 |
| Максимальное входное напряжение |
до 150 В в диапазоне X1, до 300 В в диапазоне X10 (пиковое напряжение постоянного и переменного тока) |
| Горизонтальная ось |
Диапазон скорости дискретизации |
от 1,5 Выб/с до 280 МВыб/с |
| Интерполяция |
(sinx)x |
| Диапазон развертки Диапазон смещения |
от 10 нс/дел до 20 с/дел |
| Точность временной развертки |
20 млн-1 |
| Длина записи |
до 128 Кбайт |
| Вертикальная ось |
Чувствительность |
от 20 мВ/дел до 10 В/дел |
| Диапазон смещения |
4 сетки (положительное и отрицательное значение) |
| Полоса пропускания аналогового сигнала |
50 МГц |
| Низкочастотный сигнал |
более 10 Гц |
| Время нарастания |
менее 10 нс |
| |
Точность усиления по постоянному току |
±3% |
| Измерение |
Автоматическое измерение |
период, частота, пиковое значение, максимальное значение, минимальное значение, среднеквадратичное значение, частоту, рабочий цикл, частотомер |
| Синхронизация запуска |
Режимы синхронизации запуска |
автоматическая синхронизация запуска, обычная синхронизация запуска, однократная синхронизация запуска |
| Синхронизация запуска по фронтам |
по нарастающему или спадающему фронту |
| Форма выходного сигнала генератора сигналов |
синусоидальная, прямоугольная, треугольная, полуволновая, полноволновая или пилообразная |
| Режимы работы |
обычный режим (200 МВыб/с), высокоскоростной режим (280 МВыб/с) |
| Режимы отображения |
YT, XY, прокрутка |
| Время удержания |
минимум, 500 мс, 1 с, 10 с, без ограничения времени |
Технические характеристики МУЛЬТИМЕТРА
| Функция |
Диапазон |
Разрешение |
Погрешность |
| Напряжение постоянного тока (В) |
2,5000 В |
0,0001 В |
±(0,005•Uизм+3•к) |
| 25,000 В |
0,001 В |
| 250,00 В |
0,01 В |
| 1000,0 В |
0,1 В |
| Напряжение постоянного тока (мВ) |
25,000 мВ |
0,001 мВ |
| 250,00 мВ |
0,01 мВ |
| Напряжение переменного тока (В) |
2,5000 В |
0,0001 В |
±(0,005•Uизм+3•к) |
| 25,000 В |
0,001 В |
| 250,00 В |
0,01 В |
| 750,0 В |
0,1 В |
| Напряжение переменного тока (мВ) |
25,000 мВ |
0,001 мВ |
| 250,00 мВ |
0,01 мВ |
| АЧХ при вольтамперометрии переменного тока: 40 Гц – 1 кГц |
| Сила постоянного тока (А/мА) |
2,5000 A |
0,0001 A |
±(0,005•Iизм+3•к) |
| 10,000 A |
0,001 A |
| Сила постоянного тока (мкА/мА) |
25,000 мА |
0,001 мА |
| 250,00 мА |
0,01 мА |
| Сила постоянного тока (А) |
2,5000 A |
0,0001 A |
±(0,008•Iизм+3•к) |
| 10,000 A |
0,001 A |
| Сила переменного тока (мкА/мА) |
25,000 мА |
0,001 мА |
| 250,00 мА |
0,01 мА |
| АЧХ при измерении силы переменного тока: 40 Гц – 1 кГц |
| Сопротивление |
250,00 Ом |
0,01 Ом |
±(0,005•Rизм+3•к) |
| 2,5000 кОм |
0,0001 кОм |
±(0,002•Rизм+3•к) |
| 25,000 кОм |
0,001 кОм |
| 250,00 кОм |
0,01 кОм |
| 2,5000 МОм |
0,0001 МОм |
±(0,01•Rизм+3•к) |
| 25,00 МОм |
0,01 МОм |
| 250,0 МОм |
0,1 МОм |
±(0,05•Rизм+5•к) |
| Емкость |
9,999 нФ |
0,001 нФ |
±(0,05•Сизм+20•к) |
| 99,99 нФ |
0,01 нФ |
±(0,02•Сизм+5•к) |
| 999,9 нФ |
0,1 нФ |
| 9,999 мкФ |
0,001 мкФ |
| 99,99 мкФ |
0,01 мкФ |
| 999,9 мкФ |
0,1 мкФ |
| 9,999 мФ |
0,001 мФ |
±(0,05•Сизм+5•к) |
| 99,99 мФ |
0,01 мФ |
| Частота (измеряется только до 100 кГц при настройке вольтамперометрии переменного тока) |
9,999 Гц |
0,001 Гц |
±(0,02•Fизм+2•к) |
| 99,99 Гц |
0,01 Гц |
±(0,001•Fизм+2•к) |
| 999,9 Гц |
0,1 Гц |
| 9,999 кГц |
0,001 кГц |
| 99,99 кГц |
0,01 кГц |
| Проверка диодов |
V |
| Проверка целостности цепи |
V |
| Общие технические характеристики |
| Дисплей (IPS) |
25 000 ячеек памяти для хранения результатов измерений |
| Режим работы |
Автоматический/ручной режим |
| Материал |
АБС-пластик и термопластический эластомер |
| Скорость обновления |
3 раза/секунду |
| Истинное среднеквадратичное значение |
V |
| Удержание данных |
V |
| Подсветка |
V |
| Индикация низкого заряда батареи |
V |
| Автоматическое отключение питания |
V |
| Механические характеристики |
| Размеры |
177 × 89 × 40 мм |
| Вес |
340 г (без батареи) |
| Тип батареи |
18650, 1 шт. |
| Гарантийный срок |
Один год |
Имеется в наличии: Много
|
